XXY對位平台(平價型)

   型號:ASM31C-260

   (平台大小可依客戶需求設計製造)



XXY對位平台

   ASM31C-260特點

  • 專利背隙消除技術、可減少因機件磨耗所造成的誤差
  • 安裝容易、有效協助系統業者節省機台設計及組裝時間
  • 精簡模組化設計、有效降低製造成本
  • 所有精密零組件皆台灣製造、可靠度高
  • 使用精度較高之滾珠螺桿定位、精度高
  • 可內建光電式極限開關
  • 對位平台使用場合如曝光機、LED檢測、LCD檢測、雷射切割、晶圓
    • 切割、晶圓檢測、視覺檢測.、貼合機、PCB板對位.....等等

   ASM31C-260 規格
行程(mm)
X: +/- 5  Y:+/- 5
驅動方式
滾珠螺桿+伺服(步進)馬達
螺桿導程(mm)
1
最大加速度(m/sec^2)
± 0.005
最大負載(kg) 20
平台重量(kg) 13

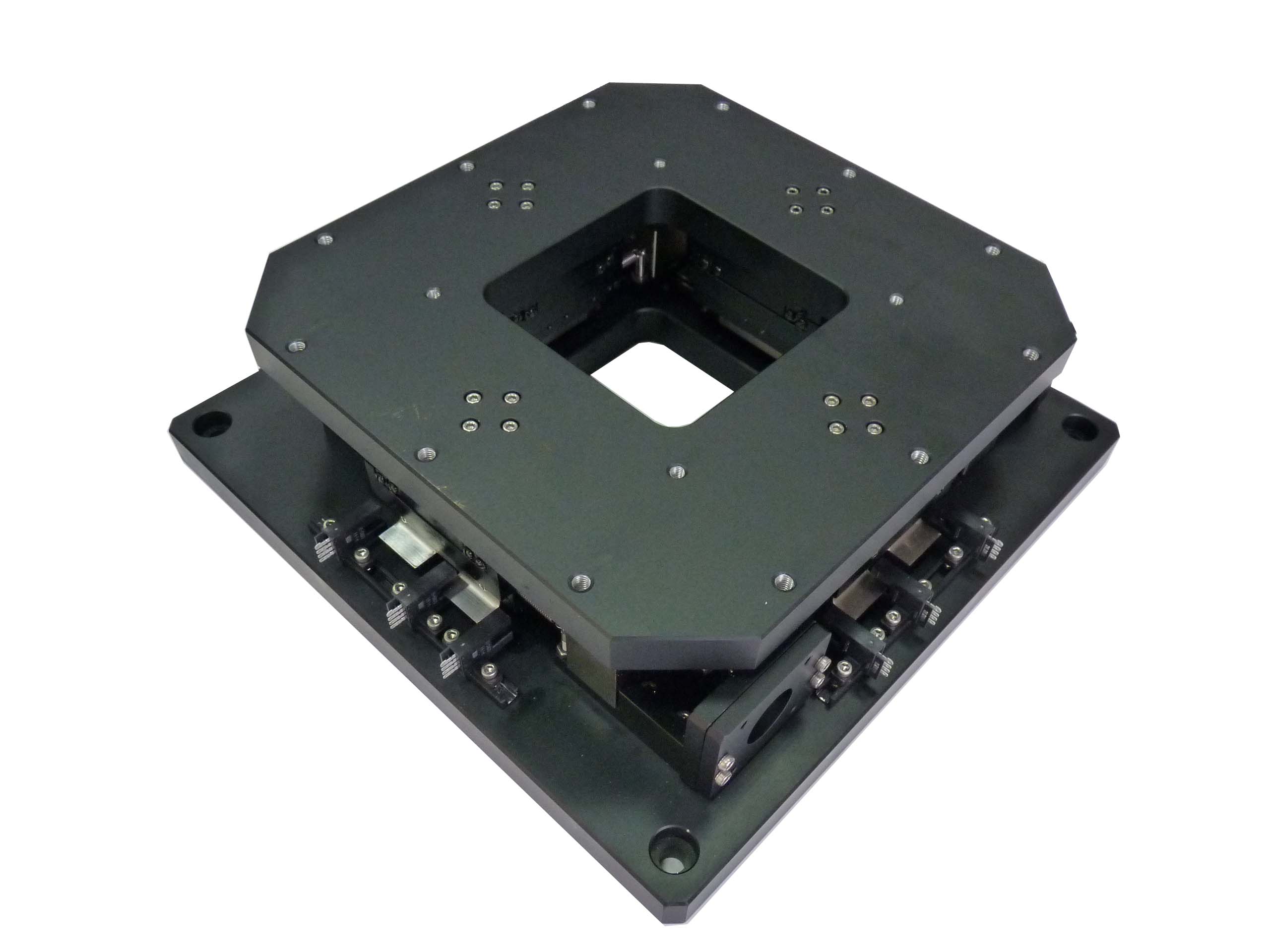

  UVW對位平台(高精度型)

   型號:ASM31P-240

   (平台大小可依客戶需求設計製造)



UVW對位平台



   ASM31P-240特點

  • 專利背隙消除技術、可減少因機件磨耗所造成的誤差
  • 安裝容易、有效協助系統業者節省機台設計及組裝時間
  • 精簡模組化設計、有效降低製造成本
  • 所有精密零組件皆台灣製造、可靠度高
  • 使用研磨級高精度滾珠螺桿定位、對位精度高
  • 可內建光電式極限開關
  • 對位平台使用場合如曝光機、LED檢測、LCD檢測、雷射切割、晶圓
    • 切割、晶圓檢測、視覺檢測、貼合機、PCB板對位.....等等

   ASM31P-240 規格
行程(mm)
X: +/- 5  Y:+/- 5
驅動方式
滾珠螺桿+伺服(步進)馬達
螺桿導程(mm)
1
最大加速度(m/sec^2)
± 0.002
最大負載(kg)
20
平台重量(kg)
12

UVW對位平台

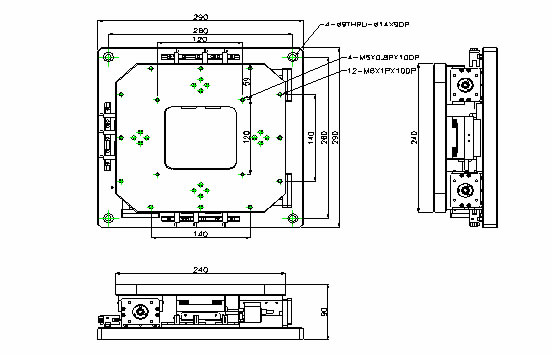

UVW高精度對位平台圖說





衡全科密所生產的精密平台及機台，廣泛應用於各產業如半導體產業、LCD產業、PCB產業、傳統產業製程改良及學術界。

其設計過程皆與客戶深入溝通，了解客戶需求所設計製造出的平台與機台，在精度上皆有嚴謹的要求，組裝程序上也有相當訓練。
