  XXY 對位平台(低價型)

  (XXY Alignment Stage)

   型號:ASM31C-260

   型錄下載PDF檔

   (平台大小可依客戶需求設計製造)

   大陸消除背隙專利申請已通過

   台灣發明專利申請中

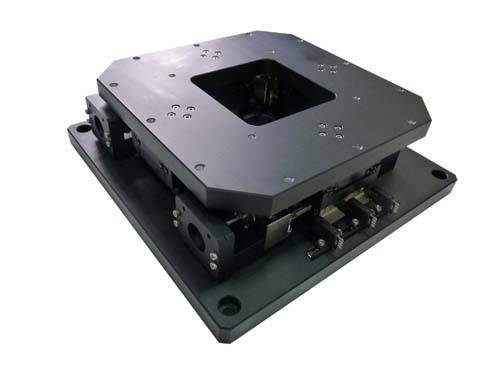

XXY對位平台

   ASM31C-260特點

  • 專利背隙消除技術、可減少因機件磨耗所造成的誤差。

  • 安裝容易、有效協助系統業者節省機台設計及組裝時間 。

  • 精簡模組化設計、有效降低製造成本。

  • 平台採用中空設計,方便應用於各式光學檢測。

  • 平台本身重量輕、對位精度高、移動速度快。

  • 所有精密零組件皆台灣製造、可靠度高。

  • 使用精度較高之滾珠螺桿、定位精度高。

  • 可內建光電式極限開關(光電感測器3點:Home、+Limit、+Limit)。

  • 表面黑色陽極處理。

   XXY對位平台(XXY Alignment Stage)

   對位平台之應用

   ASM31C-260 規格



對位平台作動速度快,長時間對關鍵零組件機構磨耗大、背隙也加大、且零組件之壽命會減短;因而產生對位精度差,且可能需來回對位多次,浪費業主的生產時間、降低生產速度、且良率差。

而本公司所發明的專利正可解決此等問題。本公司所生產的對位平台,用消除背隙之方法延續對位平台的壽命,維持住長時間的對位精度,當然自然會降低業者的風險且降低業主的購置成本。

對位平台應用場合如:曝光機、LED檢測、LCD檢測、雷射切割、晶圓切割、晶圓檢測、視覺檢測、光學檢測、貼合機、網印機、PCB對位機.....等等。

行程(mm)

X: +/- 5  Y:+/- 5

驅動方式

滾珠螺桿+伺服(步進)馬達

螺桿導程(mm)

1

重現精度(mm)

± 0.005

最大負載(kg)

20

平台重量(kg)

13

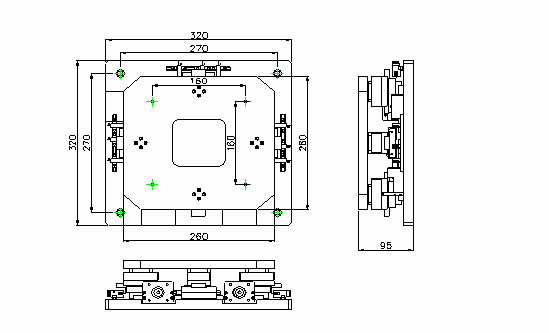

XXY對位平台圖說





衡全科密所生產的精密平台及機台,廣泛應用於各產業如半導體產業、LCD產業、PCB產業、傳統產業製程改良及學術界。

其設計過程皆與客戶深入溝通,了解客戶需求所設計製造出的平台與機台,在精度上皆有嚴謹的要求,組裝程序上也有相當訓練。
