  XY線性馬達定位平台

  (X-Y Linear-Motor-Stage)

   型號:HQP-LSM22C-300

   型錄下載PDF檔

   (行程長短可依客戶需求設計製造)

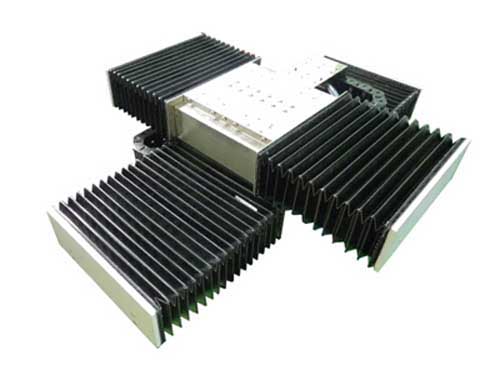

XY線性馬達平台

   LSM22C-300特點

  • 線性馬達直接驅動、高加減速、高動態性、高定位精度。

  • 鋁合金底板一體加工成型，精密研磨、精度高。

  • 採用知名大廠之線性滑軌、高精度、高壽命。

  • 使用知名大廠線馬驅動器可靠度高、效能佳、功能強。

  • FEM結構最佳化設計、平台剛性佳。

  • 英國Renishaw非接觸式光學尺定位、位置回饋解析度高。

  • 高彈性、高品質伸縮護套設計，防塵、阻力小、動態特性佳。

  • 可內建光電式極限開關

  • 採用高品質的標準鏈條與訂製線槽。

   線馬平台應用場合

線性馬達平台使用場合如：半導體設備、PCB設備、水刀設備、切割設備、LED設備、LCD設備、雷射切割、晶圓切割.....等等應用。

   LSM22C-300 規格
驅動軸 下軸 上軸
行程(mm) 300 300
驅動方式 線性馬達(直線電機) 線性馬達(直線電機)
位置回饋 光學尺 光學尺
解析度(um) 0.1~1 0.1~1
重現精度(um)
± 1
± 1
最大速度(mm/sec) 1500 1500
最大加速度(m/sec^2) 15(空載) 20(空載)
最大負載(kg) 50 20
平台重量(kg) 70 24

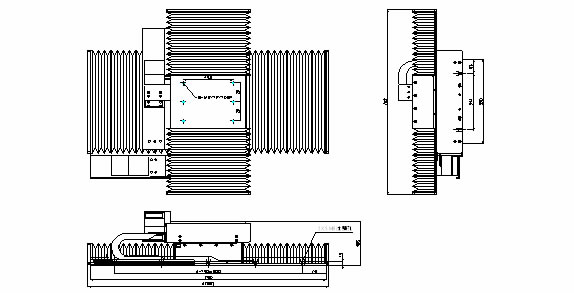

XY線性馬達平台圖面

XY線性馬達定位平台圖說





衡全科密所生產的精密線馬平台及機台，均為客製品合乎客戶特殊需求應用。

其設計過程皆與客戶深入溝通，了解客戶需求所設計製造出的平台與機台，在精度上皆有嚴謹的要求，組裝程序上也有相當訓練。
